一、官宣即炸场：参数拉满背后的行业震动

2026年5月12日，理想汽车扔出一颗技术深水炸弹——自研车规级AI芯片马赫M100正式官宣。这不是一款简单的“期货芯片”，而是已经具备量产能力、即将在旗舰车型L9 Livis上实现装车的硬核产品。

先看这组硬核参数：

• 制程工艺：台积电5nm车规级工艺
• 峰值算力：1280 TOPS（INT8）
• 首发车型：理想L9 Livis（双芯片协同，总算力2560 TOPS）
• 有效算力：单芯片是英伟达Thor-U的3倍，双芯片协同可达5-6倍

这组数据意味着什么？目前市面上绝大多数车载AI芯片的单颗算力还在500-1000 TOPS区间徘徊，而理想直接用一颗芯片就刷新了行业天花板。更关键的是，这不是通过堆算力单元实现的“暴力美学”，而是通过架构层面的范式革命实现的“精准打击”。

业界对此反应强烈。车规级芯片长期被Mobileye、高通、英伟达等国际巨头把持，国产替代方案要么性能不足、要么功耗感人、要么车规认证难产。而马赫M100的发布，第一次让国产车载AI芯片在算力维度站上了与头部玩家正面交锋的位置。

二、架构大换血：从“仓库搬运”到“高速流水线”

如果只是算力参数的提升，马赫M100还不足以让整个行业为之震动。真正让这款芯片具有划时代意义的，是其底层架构的颠覆性创新。

传统冯·诺依曼架构的“死穴”

理解这个突破，需要先弄清楚传统AI芯片的工作方式。以GPU为代表的传统芯片，沿用的是冯·诺依曼架构——计算单元和存储单元是分离的。数据需要不断在“仓库”（内存）和“工人”（计算单元）之间来回搬运：算一次，搬一次；算得越多，搬得越累。

这带来的结果是：延迟高、功耗大、效率低。就像一个工厂，原料要反复进出仓库，浪费大量时间和人力成本。对于需要实时响应的自动驾驶场景来说，这种架构天生存在瓶颈。

数据流架构的“降维打击”

马赫M100选择了一条完全不同的技术路线——动态数据流架构。其核心理念是：数据驱动，而非指令驱动。

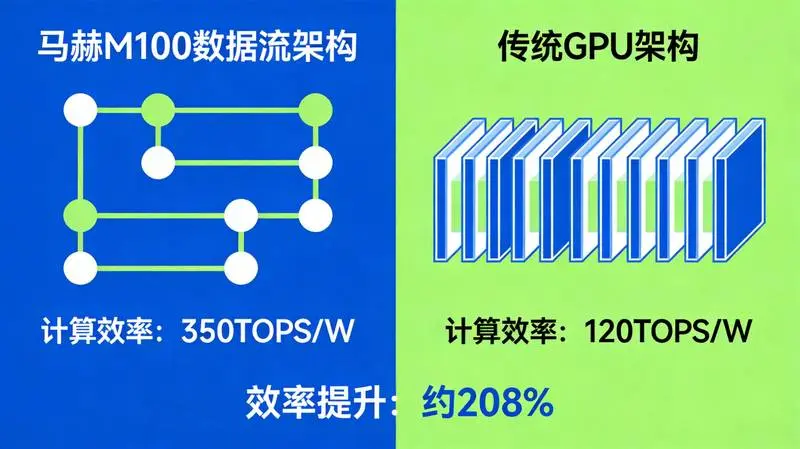

编译器提前规划好所有数据的流动路径，数据从上一个计算单元完成处理后，直接、无损地流向下一个计算单元。整个过程“全程不进仓库，不绕弯路”。就像一条高度自动化的流水线，每个工位只需要专注于自己手头的活，物料自动送达，产品自动流转。

这种架构的优势是全方位的：

表格

官方数据显示，在同等功耗下，M100的推理延迟降低了35%，能耗减少了40%。这对于对能效极其敏感的电动车来说，意味着更强的性能释放和更扎实的续航表现。

ISCA认证：汽车企业的学术“高光时刻”

衡量一项技术创新含金量的最好标尺，是学术界是否认可。理想汽车关于数据流架构的论文，被2026年国际计算机体系结构大会（ISCA）工业分会正式录用。

ISCA是计算机体系结构领域全球最顶级的学术会议之一，与MICRO、HPCA并称为“体系结构三大会”。历年入选论文多来自英特尔、AMD、NVIDIA、高通等芯片巨头，以及斯坦福、MIT等顶尖高校。理想汽车是全球第一家以第一作者身份入选ISCA工业分会的汽车企业。

这意味着什么？意味着理想不是在“PPT造芯”，而是真的在底层架构层面做出了具有学术价值的创新突破。

三、用户体验重构：从“辅助驾驶”到“预判式安全”

技术参数再漂亮，最终还是要落到用户体验上。马赫M100对普通车主意味着什么？

自动驾驶：从“反应”到“预判”的质变

当前量产的L2+级辅助驾驶系统，本质上还是“反应式”的——传感器检测到障碍物，系统做出刹车或转向反应。而马赫M100搭配理想自研的3D ViT三维视觉模型，能够实现更高维度的环境感知和预测。

端到端延迟缩短至200-300毫秒，这意味着车辆的决策响应速度比人类驾驶员快将近一倍。在遇到紧急情况时，系统能够在你“反应过来”之前就完成风险评估和规避动作。

智能座舱：从“功能机”到“智能体”的跨越

车载语音助手“秒回”、复杂指令一次听懂执行、车机系统“越用越聪明”——这些体验的背后，是强大算力对车载大模型的支撑。M100能够轻松运行端侧大模型，让车机从“执行固定指令的工具”进化为“理解你、记住你、主动服务你的智能伙伴”。

更重要的是，可编程特性让芯片能够跟随AI算法一起持续迭代。现在的旗舰车型，两三年后可能因为算力不足而“落伍”。而M100的目标是让车辆在全生命周期内都能享受最新的AI能力。

四、为什么要自研：理想的底层逻辑

看到这里，可能有人会问：英伟达、Mobileye的芯片不好用吗？为什么要花四年时间、投入这么大成本去自研？

第一，摆脱“卡脖子”的战略必然

外购芯片，意味着核心技术掌握在别人手里。高昂的专利费和采购成本是一方面，更关键的是——技术迭代节奏和功能定义权都在供应商手中。想加个新功能？芯片不支持，只能等供应商下一代产品。这种被动，在智能化竞争日趋白热化的当下，是致命的。

理想的判断是：智驾系统的差异化竞争力，必须建立在自主可控的硬件底座之上。否则，你永远是在别人的框架里做“定制开发”。

第二，软硬一体才是体验最优解

苹果的A系列芯片+iOS系统组合，为什么在性能和体验上始终领先？因为芯片、系统、软件三方是深度协同设计的，每个指令的执行路径都经过全局优化。

理想正在复刻这条路径：芯片、大模型、操作系统、整车硬件，四位一体自主研发、深度打通。只有这样，才能把硬件性能压榨到极致，把用户体验打磨到“刚刚好”。

第三，长期主义的成本账

自研芯片前期投入巨大，但量产后单颗成本将显著低于外购方案。更重要的是，通过自研建立的技术壁垒，能够在竞争中形成真正的差异化优势——这是花钱买不到的护城河。

五、行业启示：从“中国制造”到“中国定义”

理想M100的意义，远不止于一款新芯片的发布。

过去十年，中国汽车工业走过了“市场换技术”的弯路，也经历了“新能源换道超车”的阵痛。但在核心芯片领域，国产替代更多时候是在“替代”——用性能打折的国产方案填补供应链空白，而非真正在技术上与国际玩家正面竞争。

马赫M100的出现，改变了这一定律。它不是低端替代，而是顶级水准的正面对决：5nm工艺、1280TOPS算力、行业第一的学术认可——这些标签放在一起，代表的不是“够用”，而是“领先”。

从产业逻辑看，这是国产汽车工业从“集成创新”走向“原生创新”的标志性事件。当一家成立不到十年的新势力车企能够在核心硬件领域拿出世界级的技术成果时，意味着中国汽车产业的创新范式正在发生根本性转变。

当然，挑战依然存在。芯片从“发布”到“量产装车”再到“经受市场长期检验”，中间还有很长的路要走。车规级的可靠性要求、极端工况下的稳定性验证、大规模量产的一致性品控——每一关都不好过。

但方向是对的。当越来越多的中国企业在核心技术上选择“自己定义规则”，而非“别人定义规则后我来适应”，中国汽车工业才能真正站上全球舞台的中央。

下一个时代的汽车产业游戏规则制定者名单里，中国的名字，值得期待。

作者：前沿科技网站内容团队

发布日期：2026-05-13

来源：前沿科技网站内容/2026-05-13/01-理想自研马赫M100芯片.md

引言：一场迟到三十年的”叛逆”

半导体封装行业有个不成文的规矩：芯片是方的，但封装必须在圆形的晶圆上进行。这种”削足适履”的传统已经维持了近半个世纪。

2026年4月，台积电在圣何塞技术论坛上正式公布CoPoS（Chip on Panel on Substrate）技术路线图，宣告这个”规矩”正式被打破。方形玻璃基板将取代圆形硅中介层，成为下一代AI芯片封装的核心载体。

这不仅仅是材料形态的更替。当芯片面积从3.3个光罩向14个乃至40个光罩演进时，传统的封装思路已经触及物理极限。CoPoS的出现，意味着半导体产业正在经历一次从”在芯片上设计系统”到”在系统里封装芯片”的根本性转变。

一、为什么CoWoS”装不下”了

理解CoPoS的价值，首先要理解它的 predecessor——CoWoS（Chip on Wafer on Substrate）的困境。

CoWoS是台积电旗舰级封装技术的代名词。通过在芯片和基板之间插入一层硅中介层，CoWoS能够将HBM高带宽内存与计算核心高密度互连，是英伟达H100、GB200等旗舰AI加速器的”标准配置”。这种架构的稳定性经过了多年验证，成为行业标杆。

但问题在于：AI芯片正在变得越来越大。

根据台积电2026年公布的路线图，2024年其先进封装面积为3.3个光罩（Reticle），2026年提升至5.5个，2027年达到9.5个。更远期的目标是：2028年实现14个光罩，2029年冲击40个以上。

这意味着什么？14个光罩的封装面积约12000平方毫米，相当于两张扑克牌大小。当芯片需要集成如此多的计算芯粒和HBM堆叠时，传统的圆形硅中介层面临三重困境：

面积利用率低。从圆形晶圆上切割矩形芯片，边缘损耗巨大。以当前主流的12英寸晶圆为例，切割面积利用率不足70%，意味着近三分之一的硅材料被浪费。

翘曲问题严重。大尺寸硅中介层在热处理过程中容易变形，良率随面积增大而急剧下降。

成本不可承受。硅是昂贵的材料，制造更大面积的中介层，成本几乎是线性增长。

英伟达、谷歌TPU、苹果M-Ultra等AI巨头的需求正在推动这个趋势。当”大芯片”成为AI算力的标配，CoWoS的物理极限就成了整个行业的瓶颈。

二、CoPoS：从”圆”到”方”的范式转移

台积电的解决方案出人意料却又合乎逻辑——既然芯片是方的，为什么非要在圆形的基板上封装？

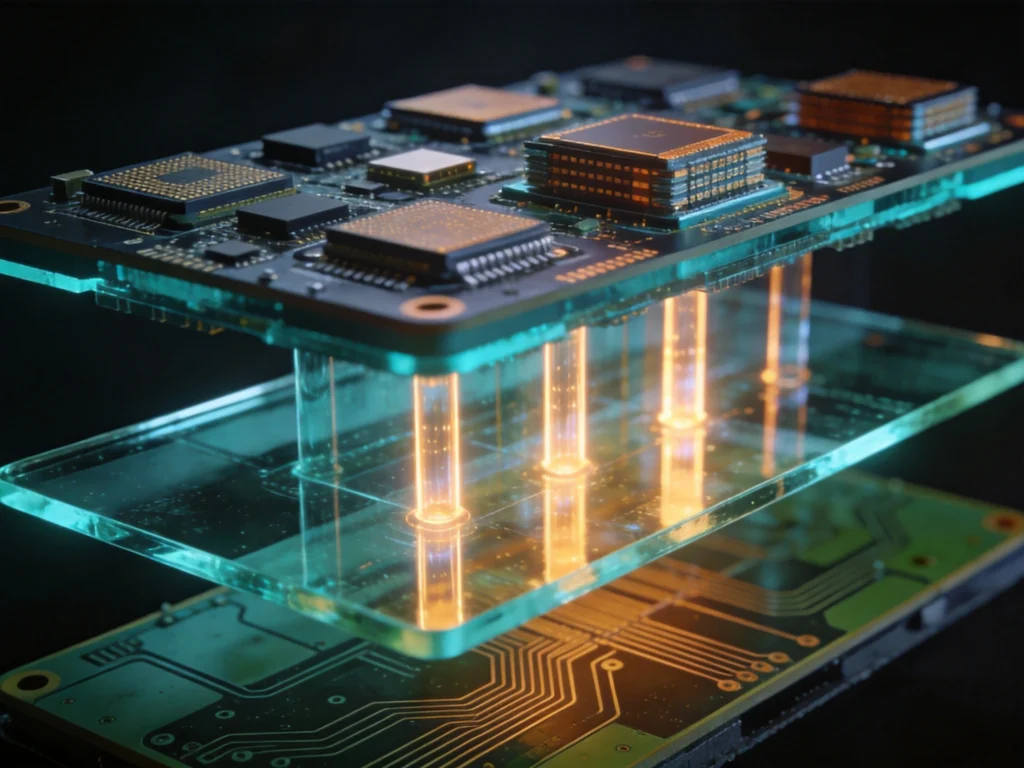

CoPoS用方形玻璃面板替代圆形硅中介层。这一改变带来四个关键优势：

面积不受限制。玻璃面板可以做到510×515mm甚至更大，不再受晶圆尺寸的束缚。面积利用率的提升直接转化为成本优势。

信号损耗极低。玻璃的介电常数比硅更低，在高频信号传输中表现更优。这对于AI芯片中动辄数十GB/s的带宽需求至关重要。

热膨胀系数可调。玻璃材料的热膨胀系数可以通过配方调整，匹配芯片的硅材料特性，从根本上缓解翘曲问题。

通孔密度更高。玻璃通孔（TGV）的深宽比可达50:1，远超硅通孔（TSV）的10:1，这意味着更高的互连密度。

从技术指标看，CoPoS的试产线已在2026年第一季度启动建设。台积电在台南嘉义的产线于2月份开始交付设备，计划6月份完成整条产线建设。这意味着CoPoS从技术发布到工程化落地的时间窗口被压缩到了极致。

三、三星、苹果入局：产业链共振已经启动

CoPoS的价值不仅在于技术本身，更在于它正在引发一场产业链的共振。

苹果公司已开始内部测试三星提供的玻璃基板用于AI封装。这则来自韩国媒体The Elec的报道透露了一个重要信号：终端巨头正在为CoPoS时代的到来提前布局。

三星的玻璃基板计划更为激进。据报道，三星电机计划2026年第四季度运营玻璃基板试点生产线，比原计划提前一个季度。英特尔同样不甘落后，2026年初已推出采用800微米玻璃基板的EMIB封装样品。

从产业链视角看，CoPoS的崛起正在重塑三个领域的价值分配：

玻璃基板与上游材料。康宁、三星电机等玻璃材料供应商迎来新的增量市场。TGV（玻璃通孔）全制程能力成为核心竞争力。

核心设备商。面板级封装需要全新的设备生态：超快激光打孔设备、面板级电镀设备、CMP平坦化设备、直写光刻设备以及AOI自动光学检测设备。每一台设备都是一个新的增量市场。

封装测试厂商。传统封测厂需要向上游玻璃基板及材料领域延伸，而面板制造商则可能凭借玻璃基板加工优势向下游封装环节渗透。

四、TGV：玻璃基板的”神经网络”

如果说玻璃基板是CoPoS的”骨骼”，那么TGV（Through Glass Via，玻璃通孔）就是它的”神经网络”。

TGV工艺是为玻璃基板”打通神经”的关键技术。其完整流程包括：激光诱导改性、刻蚀、清洗、双面电镀、退火、化学机械抛光（CMP）等环节。其中，超快激光打孔设备是最核心的环节。

为什么要用激光而非传统的光刻工艺？原因在于玻璃材料的特性。玻璃不像硅那样容易被化学刻蚀，需要用激光精确改性后才能进行后续加工。而且，TGV的深宽比高达50:1，远超TSV的10:1，这意味着在玻璃上打的孔更深、更窄，对工艺精度要求极高。

另一个关键环节是RDL（Re-Distribution Layer，重布线层）。随着芯片互联密度提升，RDL金属层数翻倍，铜凸点间距缩小至5微米。直写光刻设备、刻蚀、薄膜沉积及检测设备的需求被显著拉动。

这些看似”配角”的设备和材料，实际上正在成为这场封装革命中最确定的受益者。

五、落地节奏：比想象更快

市场对CoPoS的普遍预期存在两点显著低估：

应用范围被低估。当前市场主要关注CoPoS作为”中介层”替代CoWoS的逻辑。但研报指出，玻璃基板的低损耗、高密度优势，使其在IC载板替代、射频FOPLP封装以及CPO（Co-Packaged Optics，共封装光学）领域具备同样广阔的空间。

尤其是在1.6T及以上速率的光模块中，玻璃基板凭借其优异的高频性能和光波导集成能力，被认为是CPO的核心载体。这意味着CoPoS的影响范围远超AI芯片封装本身。

落地时间被低估。尽管台积电将CoWoS的中介层上限提升至14倍光罩，可能推迟CoPoS大规模量产的紧迫性（TrendForce预计2028年量产），但在IC载板和CPO等新兴应用上的进展，将加速玻璃基板的商业化落地。

苹果的测试、三星的加速、英特尔的产品化——这些信号都在指向同一个结论：CoPoS的产业化节奏正在全面加快。

六、封装即系统：重新定义芯片产业

回望半导体产业的发展历程，有一个清晰的演进脉络：

• 1960年代：集成电路时代，在芯片上集成电路
• 2000年代：SoC时代，在芯片上集成系统
• 2020年代：Chiplet时代，在封装里集成芯片
• 2026年开始：封装即系统时代

CoPoS的出现是这个趋势的最新注脚。当封装面积达到14个光罩、整合约10个大型运算芯粒和20个HBM堆叠时，封装本身已经变成了一个系统。

这意味着什么？意味着芯片的设计逻辑正在被彻底改写。

过去，芯片设计师在微缩晶体管尺寸的框架内思考如何提升性能。现在，他们需要在一个更大的封装空间内，优化不同芯粒之间的互连、散热和电源完整性。封装不再是芯片设计的”收尾工作”，而是芯片性能的”第一性因素”。

对于中国半导体产业而言，CoPoS既是挑战也是机遇。

挑战在于：台积电在先进封装领域的领先地位正在进一步巩固，CoWoS市占率超80%，3D封装市占率超60%，CoPoS将使这个差距进一步拉大。

机遇在于：玻璃基板、面板级封装等新兴技术仍在产业化早期，全球供应链尚未完全固化。盛合晶微、长电科技等国内封装厂商在TGV等关键工艺上已有技术积累，有望在新的产业格局中占据一席之地。

结语

2026年，半导体行业正在经历一场静默的革命。

当台积电宣布”化圆为方”，当苹果、三星、英特尔竞相入局玻璃基板，当TGV和RDL设备成为新的”卖铲人”，整个产业的价值链条正在被重构。

这不是某个单点技术的突破，而是整个封装范式的转移。从CoWoS到CoPoS，从硅中介层到玻璃面板，从”封装芯片”到”封装系统”——半导体产业正在用一种全新的方式突破物理极限。

对于从业者而言，理解CoPoS不仅是理解一项新技术，更是理解半导体产业下一个十年的竞争逻辑。谁掌握了封装，谁就掌握了定义系统性能的权力。

本文仅供技术科普，不构成投资建议。

四年前，当华为被列入实体清单时，很多人担忧中国AI产业将陷入”无芯可用”的困境。彼时，国产芯片在性能、生态和可靠性上与英伟达的差距，似乎是一道难以逾越的鸿沟。

四年后的今天，局面正在发生微妙而深刻的变化。

2026年第一季度，寒武纪营收28.85亿元，同比增长159.56%，归母净利润10.13亿元，同比暴涨185.04%，更让行业振奋的是，这家公司经营现金流转正至8.34亿元——这意味着国产AI芯片厂商终于实现了从”烧钱研发”到”自我造血”的关键跨越。与此同时，华为昇腾2026年全年营收预计达820亿元，同比增长60%，全年出货量将达75万颗。

这些数字背后，是中国AI芯片产业从技术突破走向商业闭环的完整叙事。

从”备胎”到”首选”：国产替代的三年蜕变

回顾国产AI芯片的发展历程，2023年是一个重要分水岭。在那之前，国产芯片虽然在实验室跑分上逐渐逼近国际水平，但实际部署时却面临”没人敢用”的尴尬——不是因为性能不够，而是因为软件生态不完善、应用适配成本高、售后服务跟不上。

一位国内互联网大厂的算法工程师曾私下告诉我，他们不是不想用国产芯片，而是”不敢用”：”换平台意味着要重新优化所有模型，还要承担迁移失败的风险。没有客户愿意做第一个吃螃蟹的人。”

转机出现在2024年。随着美国芯片出口管制持续收紧，大模型厂商不得不寻求备选方案。这一被迫的”备胎转正”，却让国产芯片获得了难得的实战机会。

“说实话，最初我们也没抱太大期望。”某头部云厂商的技术负责人回忆道，”但测试结果让我们吃了一惊——昇腾910B在一些场景下的表现已经不输A100，而且价格更有优势。”

正是这种”意外之喜”，推动了国产AI芯片的规模化应用。到2026年，国产AI芯片在政务、金融、能源等关键行业中的采购占比已超过70%，彻底打破了”国产=低端”的刻板印象。

寒武纪样本：从亏损到盈利的商业闭环

寒武纪的财务数据变化，是观察国产AI芯片商业化进程的最佳样本。

2022年，寒武纪还处于持续亏损状态，全年营收7.2亿元，净亏损超过12亿元。彼时，这家脱胎于中科院计算所的AI芯片公司，被外界质疑为”PPT公司”——技术听起来很美好，但就是赚不到钱。

转折发生在2023年下半年。随着国内大模型训练需求爆发，寒武纪的思元系列芯片凭借在Transformer架构上的深度优化，获得了互联网厂商的青睐。2024年，寒武纪首次实现年度盈利，2025年营收突破80亿元，2026年仅一季度就完成了28.85亿元营收。

更值得关注的是其毛利率的持续改善。财报显示，寒武纪2026年第一季度毛利率约为65%，较2022年提升了近20个百分点。这一数字的改善，意味着公司不再依赖低价换市场，而是真正凭借产品力和服务能力赢得客户。

“我们不再只是卖芯片。”寒武纪CEO陈天石在近期采访中表示，”现在我们卖的是完整的解决方案——包括硬件、软件栈、技术支持和定制化服务。这种综合能力，才是我们的核心竞争力。”

华为昇腾：生态战法与75万颗芯片的野望

如果说寒武纪代表的是”技术派”路线，那么华为昇腾则是”生态派”的代表。

昇腾芯片的成功，很大程度上得益于华为打造的完整软硬件生态。从底层的CANN计算架构，到中层的MindSpore框架，再到上层的ModelArts平台，华为几乎复刻了英伟达的CUDA帝国模式，只是换了一套更贴合中国市场的”玩法”。

这种”全家桶”式的生态策略，正在显现威力。2026年，阿里巴巴、字节跳动、腾讯等头部互联网厂商纷纷扩大昇腾芯片采购量，用于大模型训练和推理部署。一位知情人士透露，字节跳动2026年的昇腾订单量是其2025年的三倍。

“昇腾最大的优势不是性能，而是稳定。”某AI创业公司的技术VP告诉我，”用昇腾出问题，打个电话就有人来支持；用英伟达显卡，遇到问题可能要找代理商层层反馈。国内厂商更看重这种本地化服务能力。”

更重要的是价格。知情人士透露，昇腾910B的价格比同性能英伟达芯片低30%-40%，在当前大模型竞争进入”拼成本”阶段后，这一价格优势成为客户选择的重要考量。

隐忧与挑战：热闹背后的冷思考

尽管国产AI芯片捷报频传，但我们也要清醒地看到产业面临的挑战。

首先是产能问题。芯片制造是典型的重资产、长周期产业，设计出来不代表能量产。目前，国内AI芯片主要依赖台积电和三星代工，一旦地缘政治出现变数，产能供应存在风险。虽然中芯国际的7nm工艺已有突破，但在先进封装和高性能计算芯片领域，与国际龙头仍有差距。

其次是生态深度。英伟达CUDA生态经过十几年积累，拥有数百万开发者、丰富的工具链和成熟的社区。国产芯片的软硬件生态虽然在快速追赶，但在某些细分场景（如高性能计算、科学计算）仍存在工具链缺失问题。迁移成本，是阻碍更多客户”上车”的现实障碍。

第三是同质化竞争。当前，国产AI芯片赛道已涌入数十家玩家，产品同质化现象严重。当市场从”缺芯”转向”饱和”，价格战和淘汰赛将不可避免。谁能笑到最后，还是一个未知数。

未来已来：AI算力的新格局

尽管挑战重重，国产AI芯片的趋势已经不可逆转。

从宏观层面看，AI算力自主可控已成为国家战略。政策层面的持续支持、庞大的国内市场需求、产业链上下游的协同创新，共同构成了国产芯片发展的”天时地利人和”。

从产业层面看，国产芯片正在从”替代”走向”引领”。在某些细分领域，如大模型推理、边缘计算、特定行业AI应用，国产芯片凭借定制化优势和快速迭代能力，已展现出与国际巨头正面竞争的实力。

“五年前，我说国产AI芯片能追上英伟达，很多人觉得我是在吹牛。”一位从业二十年的芯片老兵告诉我，”现在，我可以说，在某些场景下，我们已经不输给任何人了。”

这句话，或许是国产AI芯片逆袭之路的最佳注脚。

一、资本热潮：从”投技术”到”投落地”的逻辑转变

量子计算赛道的融资故事，在2026年发生了质的飞跃。行业数据显示，2026年第一季度，中国量子计算领域融资总额达到33亿元，直接超越2025年全年24.73亿元的融资规模，融资频率与金额均创下历史新高。更值得关注的是，这轮资本热潮的流向发生了根本性变化：资本评估体系正从早期的”投技术、投科研”转向”投落地、投商业化”，具备实际场景应用和工程化能力的企业成为资本追捧的核心标的。

头部企业的融资动态清晰地勾勒出这一趋势。玻色量子在3月31日完成10亿元B轮融资，由北京金控、工银资本等联合领投，资金重点投向深圳专用量子计算机工厂的扩产与技术迭代。这家从创立之初就锁定专用量子计算机赛道的企业，聚焦能够快速落地、为产业创造实际价值的算力产品，契合资本对长期回报的需求。图灵量子在2026年上半年已获得融资近10亿元，其中国家创业投资引导基金长三角基金的首个量子直投项目尤为引人注目——这标志着国家层面的战略资本正式重仓量子赛道。量旋科技C系列累计融资近10亿元，重点投向高比特超导量子芯片的研发与规模化应用，IPO步伐同步加快。

这场资本热潮并非盲目押注。 从国家引导基金首次重仓量子赛道，到多条技术路线实现工程化突破，再到生物医药、金融等场景的应用案例不断涌现，中国的量子计算生态正以前所未有的速度成熟。麦肯锡预测，到2040年，全球量子技术领域市场规模将达到1980亿美元，且主要由量子计算和量子通信产业推动。以色列量子技术创企Quantum Machines联合创始人兼CEO Itamar Sivan的观点更为直接：”这是一场没有输家的游戏。”

二、四路竞速：超导、光量子、离子阱、中性原子的工程化突破

量子计算的实现路径从来不是单选题。当前全球量子计算主要围绕超导、光量子、离子阱和中性原子四条技术路径展开竞争，而中国在每条赛道上均取得了标志性进展，呈现出”多路并行、各有突破”的格局。

超导路线是目前产业化最为成熟的方向。本源量子自主研发的”本源悟空”超导量子计算机，已实现72比特芯片的批量生产，其硬件研制团队负责人孔伟成博士带领团队坚持全栈式自主研发，实现了超过80%的国产率，核心部件完全自主可控。截至2026年4月底，”本源悟空”已为全球163个国家和地区超4700万人次提供量子算力服务，完成90万余次量子计算任务。近期，该设备还上线了量子知识大模型Origin Brain等人工智能工具，推动量子算力在电力、金融、工业等复杂场景中探索应用。中电信量子集团的”天衍-287″计算机搭载”祖冲之三号”同款芯片，在特定问题上的处理速度比当前最快超级计算机快4.5亿倍，并已接入云平台开放量子优越性服务。

光量子路线凭借室温运行、抗干扰强等优势，被视为实用化突破的重要方向。图灵量子构建了国内唯一覆盖芯片、硬件、整机、软件的全栈自主光量子技术体系，在光量子芯片制备和量子光学系统集成方面建立了完整的技术护城河。玻色量子则专注于专用机赛道，其千比特级产品”驭量·山海1000″瞄准新药研发等快速变现场景，2025年于深圳落地的中国首个规模化专用量子计算机制造工厂，预计2026年底实现数十台产能。

离子阱路线被视为实现通用容错量子计算的潜力股。合肥幺正量子作为国内该领域领军者，已搭建起领先的整机系统，并公开达成量子体积32的基准测试。离子阱技术路线的优势在于其极高的量子门保真度和长相干时间，虽然在比特规模扩展上面临挑战，但在量子模拟和量子化学等领域具有独特优势。

中性原子路线在比特规模上取得了惊人突破。清华大学团队利用全自主技术，首次在实验中捕获并操控了10064个原子，将可获取的量子比特资源推进到”万量级”，超越了此前国际纪录。这一突破为大规模量子计算提供了新的技术路径，也为量子模拟和量子优化问题的求解奠定了硬件基础。

四条技术路线的并行突破，打破了外界对量子计算”技术路线不确定”的担忧。更重要的是，这些突破不再是实验室里的演示，而是具备工程化量产能力的实质性进步。量子计算的产业化，不是押注某一条路线，而是多路竞速、相互补充、共同推进。

三、AI融合：双向赋能的产业化催化剂

量子计算商业化的最大障碍之一，是其研发和运维的高成本、长周期。而AI技术的引入，正在从根本上破解这一痛点。2026年，”量子+AI”的深度融合已成为激活产业长期价值的核心抓手，表现为双向赋能的清晰逻辑。

一方面，AI技术大幅降低了量子研发的成本与门槛。 本源量子在”本源悟空”真机上实现十亿参数AI大模型微调，使参数量减少76%，同时训练效果提升8.4%。这一突破意味着，量子计算的编程和优化不再需要专业人员手动调试，AI可以自动完成量子电路的优化和参数调校。国盾量子则通过AI优化量子校准与纠错技术，有效降低量子门错误率，缓解了量子技术研发周期长、成本高的产业痛点。英伟达于2026年4月推出全球首个开源量子AI模型家族”Ising”，一举攻克量子比特校准与纠错两大核心瓶颈，将校准周期从数天压缩至数小时，纠错速度与精度实现数倍跃升，为量子计算实用化打通了关键技术通道。

另一方面，量子算力为突破AI的经典算力瓶颈提供了新路径。 国内首家”AI+量子”融合实体公司量智开物的成立，标志着这一趋势走向系统化产业布局。该公司发布的”追风”算法能在20毫秒内完成万量级原子阵列重排；”扁鹊”解码器则能智能辅助量子纠错。量智开物共同发起人、清华大学教授翟荟的观点颇具深意：”要操控这样规模的量子计算机，人工智能的引入不是锦上添花，而是不可或缺。”

量子计算与AI的融合，正在改变两个领域的游戏规则。对量子计算而言，AI提供了工程化落地的加速器；对AI而言，量子计算提供了突破经典算力瓶颈的新可能。这种双向赋能的关系，使得”量子+AI”成为2026年最具想象力的技术组合之一。

四、场景落地：从”能用”到”好用”的商业验证

技术的价值最终要在产业场景中兑现。2026年，量子计算的”超能力”正在生物医药、金融科技、新材料研发等领域接受检验并开始创造实际价值。

生物医药成为量子计算的首要应用赛场。在精准医疗中，量子计算能加速医学数字孪生开发，辅助实现肿瘤病灶边界的更精准判断。上海市肿瘤研究所PI向冬喜指出，在患者肿瘤病症治疗中，精准确定癌变组织的切除边界是具有挑战性的环节——切除范围太小存在复发风险，切除范围过大则伤害健康组织。引入量子计算后，借助医学分析和模型计算，能够实现对病灶边界更精准的判断，提高临床治疗水平。

基因测序领域的应用同样引人注目。诺禾致源与玻色量子合作，将量子技术应用于单细胞组学数据分析，通过QBM-VAE（量子玻尔兹曼机-变分自编码器）模型实现创新解决方案。诺禾致源首席科学家田仕林介绍，真实的单细胞数据具有高度异质性、多峰分布和强非线性关系，当前主流模型与现实存在”错配”困境，而量子技术的引入能更清晰地刻画细胞分化轨迹，为疾病诊断提供新路径。

金融领域的优化问题天然契合量子计算特性。中科酷原科技已申请一项适配中性原子量子计算机的投资组合优化方法专利，旨在降低电路复杂度，提升计算效率与工程实用性。金融行业对量子计算的热情不仅限于中国——全球主要金融机构都在探索量子计算在风险评估、资产组合优化、欺诈检测等场景的应用。

新材料研发也受益于量子模拟能力。量坤科技通过创新”量子+AI+超算”融合模式，大幅提升了新材料、新药的研发效率。量子计算能够在原子和分子层面模拟材料的量子力学行为，为设计新型电池材料、催化剂、药物分子等提供强大的计算工具。

这些应用场景的落地，证明了量子计算并非”屠龙之术”，而是能够在真实商业环境中创造价值的实用技术。尽管目前的应用仍处于早期验证和小规模试点阶段，但其潜力已经清晰可见。

五、挑战与展望：2029年容错量子计算的目标

尽管融资火热、技术突破频现、应用场景不断拓展，但中国量子产业整体仍处于商业化初期。业内研判，容错通用量子计算机预计2029年前后方能落地。当前发展的关键，在于推动量子算力从”可用”的演示验证，迈向”好用”的规模化商业变现。

硬件稳定性仍是首要挑战。量子比特极其脆弱，需要在接近绝对零度（-273℃）的极低温环境下运行，对硬件制造和工程化能力提出了极高要求。北京计算科学研究中心薛鹏教授指出，量子计算等核心领域仍面临硬件稳定性、纠错效率等基础瓶颈，技术突破与商业回报之间仍存在较大不确定性，产业成熟尚需时间检验。

核心器件与高端装备的部分进口依赖也需要关注。薛鹏教授建议，首先要加强基础工艺研发，联合科研院所攻关关键材料与制备技术；其次通过标准化、模块化设计降低量产成本，避免过度追求极端性能；第三优先在容错率较高的场景（如量子精密测量）推动小规模应用。

从”可用”到”好用”，还有很长的路要走。 东南大学物理学院教授肖磊的观点更为务实：未来3至5年，量子算力融入数字经济基础设施以及”量子+行业”的普及，预计仍以早期验证和小规模试点为主，更现实的路径是少数特定场景（如量子模拟、专用计算）率先试用，但通用容错计算和广泛产业融合仍需更长时间积累。

但这并不意味着悲观。回顾历史，每一项颠覆性技术从实验室走向大规模应用，都需要经历漫长的产业化过程。晶体管从发明到商业化用了数十年，互联网从ARPANET到全民普及也走过了近30年。量子计算正在经历同样的历程，而2026年的这轮融资热潮和技术突破，标志着这场历程正在进入加速期。

结语：算力革命的”合肥答案”

从央视五一特别节目聚焦合肥量子团队，到一季度融资突破33亿元，再到多条技术路线的并行突破，2026年的中国量子计算产业正在给出自己的答案。

这个答案的核心，是技术自主与产业协同的双轮驱动。合肥”本源悟空”超过80%的国产率，证明了核心技术握在自己手里的可行性；而玻色量子、量旋科技、图灵量子等企业的融资和扩产，则展示了产业生态对技术成果转化的放大效应。

这个答案的姿态，是长期主义的战略定力。量子计算仍处于产业化早期，短期内难以产生规模化的商业回报。但正如孔伟成团队用十余年攻坚造出”量子金箍棒”，唐世彪团队在量子通信”无人区”凿出产业化道路，量子计算的成功需要的不是投机式的短期押注，而是愿意陪伴穿越创新周期的长期资本和战略耐心。

这个答案的指向，是从跟跑并跑到领跑全球的跨越。在全球量子计算的竞争中，中国已经在多条技术路线上建立了优势地位。从”量子大道”上93家产业链企业，到国家引导基金的首次重仓，再到生物医药、金融等场景的初步验证，中国的量子计算生态正以前所未有的速度成熟。

量子科技仍处马拉松的早期阶段，但合肥团队的奔跑，全国无数量子科技工作者的努力，已经给出了将发展主动权握在自己手中的清晰答案。2026年的量子计算产业化元年，或许正是这场漫长马拉松中，最具标志性意义的一个里程碑。

一、历史性转折：推理算力首超训练算力

2026年3月，中国信通院发布的一组数据，在AI行业内引发了广泛讨论。数据显示，2026年第一季度，中国AI推理算力占比达到52%，首次超越训练算力的48%。这个数字的变化，远比它看起来的意义更为深远。

过去几年，大模型竞争的焦点几乎都集中在“训练”环节。谁能训练出更大的模型、谁能获取更多的GPU、谁能在更短的时间内完成训练——这些都是媒体报道的焦点，也是资本市场的兴奋点。但随着大模型在各行各业的逐步落地，一个更现实的问题浮出水面：模型训练只是“一次性投入”，而推理服务却是“持续性消耗”。

打个比方，训练就像是你花大力气写好一本书的初稿，而推理则是这本书被复印了亿万份，每一份都需要重新排版印刷。当一本畅销书卖出100万册时，你最关心的就不再是写书花了多少钱，而是每一本的印刷成本能不能再低一点。

这正是当前AI产业正在经历的转变。2026年初，中国日均Token调用量已突破140万亿，这个数字在两年前还只是个零头。更关键的是，受Agentic AI等应用的驱动，推理计算量在两年间增长了1万倍。这种爆发式增长，直接推动了产业重心的转移。

二、成本之困：推理为何成为“阿喀琉斯之踵”

如果说训练是大模型的“面子”，那推理就是大模型真正的“里子”。面子可以靠融资撑着，里子却必须靠真金白银支撑。

2024年，OpenAI的推理预算已经是GPT-4训练预算的15倍。这个数字让很多人意识到，大模型的商业化之路，远比想象中艰难。训练一个模型，你可以告诉投资者这是“战略投入”；但每天烧掉的推理成本，如果不能被收入覆盖，那就是实打实的亏损。

2026年5月初，字节跳动旗下豆包App在App Store页面悄然上线了付费订阅方案。标准版68元/月、加强版200元/月、专业版500元/月——这一定价策略的背后，藏着推理成本的焦虑。据接近字节的人士透露，付费功能将主要聚焦PPT生成、数据分析、影视制作等复杂任务场景，而这些场景恰恰是推理资源消耗最大的业务。

豆包的底气来自于它的用户规模：截至2026年3月，豆包月活已达3.45亿，位居AI原生APP首位。但即便如此，3亿月活背后的推理成本结构依然严峻。知情人士透露，硬件折旧在豆包的推理成本中占比约58%，电力成本约占29%。当DAU持续增长，当用户的使用场景从简单的聊天扩展到复杂的工作流，推理成本的增速往往超过收入的增速。

这就不难理解，为什么豆包要在免费版的基础上推出付费服务——它需要在“用户体验”和“算力成本”之间找到一个可持续的平衡点。

三、技术突围：推理优化的“三板斧”

面对推理成本的压力，AI行业并没有坐以待毙。2026年，一系列推理优化技术正在从实验室走向产业应用，为大模型的商业化落地铺平道路。

第一板斧：PD分离架构

PD分离，全称Prefill-Decode分离，是当前大模型推理优化领域最热门的技术方向之一。其核心理念是：把推理过程中的“预填充”阶段和“解码”阶段分开处理，让不同的硬件资源专注于各自最擅长的任务。

为什么需要分离？因为这两个阶段的计算特性完全不同。预填充阶段处理输入token，类似矩阵运算，擅长并行计算，GPU利用率高；而解码阶段每次只生成一个token，类似向量运算，更吃内存带宽。过去，很多推理系统把两个阶段放在同一个GPU集群处理，结果不是计算资源浪费，就是内存资源吃紧。PD分离让两个阶段各得其所，整体效率提升显著。

2025年，Moonshot AI推出的Mooncake、字节跳动的Dynamo、阿里巴巴的UCM等工业级方案，都采用了PD分离架构。这些方案通过以存换算、分级存储、分布式内存池等技术，实现了“更快响应、更大吞吐、更长文本处理”的综合提升。

第二板斧：MoE架构的系统级优化

当大模型进入MoE（Mixture of Experts，混合专家）时代，推理优化的游戏规则也在改变。MoE模型的核心思路是“专家专精”——让不同的“专家”网络处理不同类型的任务，用多少算多少，避免“一刀切”带来的资源浪费。

但MoE模型的分布式特性，也给推理系统带来了新的挑战。2026年，头部企业开始探索“跨节点EP+PD分离”的组合优化方案。EP（Expert Parallelism）让不同专家分布在不同计算节点，PD分离则优化了推理的两个阶段。DeepSeek的推理系统是这个方向的典型案例，通过精细的负载均衡和路由优化，在保持模型性能的同时显著降低了推理成本。

此外，AF（Attention Forward）分离也在快速兴起。MegaScale-Infer、Step-3等方案通过AF分离加定制通信库，实现了专家负载的动态均衡。这种“动态”比“静态”更聪明的地方在于，它能根据实时的请求特征，自动调整资源分配策略。

第三板斧：AI存储驱动的记忆革命

大模型有个被广泛吐槽的毛病：上下文窗口虽然越来越长，但模型依然容易“遗忘”。这个问题在推理阶段尤为突出——长上下文意味着需要缓存更多的KV（Key-Value）数据，而当缓存超出显存容量时，要么减慢速度重新计算，要么直接截断丢失信息。

AI存储技术正在解决这个问题。2026年的新方案不再把存储简单地当作“仓库”，而是让它具备“记忆管理”的智能。具体来说，分层缓存技术把热点数据放在高速显存，把冷数据卸载到SSD或HDD，需要时再快速召回。这种“按需调度”的策略，大幅降低了长上下文推理的显存压力。

更前沿的探索是“知识存储”和“记忆存储”。未来的推理系统不仅要记住用户说过什么，还要理解这些信息之间的关联，并能在合适的时机调用。举个例子，当用户在聊天中提到“上个月提到的那个项目”，推理系统需要快速定位到上下文中的相关内容，而不是让用户重复一遍。这种能力，正是从“数据存储”向“知识存储”演进的产物。

四、商业变局：大模型厂商的定价策略分化

推理成本的焦虑，正在重塑大模型厂商的定价策略。2026年上半年，国产大模型厂商之间出现了明显的策略分化——有的涨价，有的降价，竞争逻辑正在从“抢用户”转向“算账”。

2026年以来，智谱AI已经三次上调API价格。2月对Coding场景套餐涨价30%，3月对GLM-5-Turbo涨价20%，4月发布GLM-5.1再度提价10%。智谱的逻辑很直接：需求太旺盛，用户规模增长太快，算力成本水涨船高，不得不把压力传导给下游。

但DeepSeek选择了相反的路线。4月25日，DeepSeek宣布V4-Pro模型API限时2.5折优惠；4月26日，全系列API服务的输入缓存命中价格降至原来的1/10。以DeepSeek-V4-Flash为例，调整后的每百万tokens输入缓存命中价格仅为0.02元——这个价格已经低于很多厂商的成本线。

DeepSeek的底气来自于它的技术积累。通过持续的推理优化，DeepSeek在保持模型性能的同时，大幅压低了单次推理的成本。降价不是为了打价格战，而是要把竞争对手拖入“亏本抢市场”的泥潭。

两种策略各有各的道理。涨价适合那些不愁客户、技术领先的头部厂商；降价适合那些需要规模效应、通过低价换取市场份额的后起之秀。但无论哪种策略，背后都指向同一个事实：大模型厂商正在从“融资驱动”转向“盈利驱动”，谁能在推理成本和用户体验之间找到最优解，谁就能在这场长跑中笑到最后。

五、未来展望：2030年推理成本下降90%意味着什么

2025年，咨询机构Gartner曾预测：2030年大模型推理成本较2025年将下降90%以上。这个数字听起来像是天方夜谭，但仔细分析技术演进路径，并非不可能。

首先是硬件升级。HBM（高带宽内存）的容量在持续增长，价格在持续下降；新一代AI芯片的推理效率每代提升30%-50%；存算一体技术正在从实验室走向商用，未来可能在推理效率上实现数量级的突破。

其次是算法优化。如前文所述，PD分离、MoE优化、投机推理等技术仍在快速迭代。当这些技术从头部厂商的“独门秘籍”变成行业通用的“基础设施”，整个行业的推理效率天花板将被大幅抬高。

第三是软件生态的成熟。vLLM、SGLang、TensorRT-LLM等推理框架正在快速普及，越来越多的开发者能够以更低的门槛用上最新的优化技术。当技术红利的扩散速度加快，整个行业的前进速度也会加快。

如果90%的成本下降真的实现，那意味着什么？意味着今天需要花100元的推理服务，2030年可能只需10元。对于企业用户来说，这意味着AI应用的ROI将从“勉强可行”变成“难以置信”；对于普通用户来说，这意味着AI助手、AI创作、AI办公将成为真正的“水电煤”——便宜到无处不在。

结语

2026年的AI产业，正在经历一场静悄悄的革命。当媒体还在追逐“谁又发布了新模型”的新闻时，真正的战场已经悄悄转移到了“谁的推理系统更高效、更经济、更绿色”。

推理时代的到来，不是大模型的终点，而是大模型真正走向成熟的标志。当一项技术从实验室走向千行百业，从技术展示变成日常工具，它就必须学会“省钱过日子”。豆包的付费订阅、DeepSeek的降价策略、智谱的三连涨价——这些看似矛盾的商业决策背后，其实都在指向同一个方向：推理成本才是大模型商业化的真正试金石。

未来的AI竞争，不会只看“谁最强”，更要看“谁最会过日子”。在这场从“技术竞赛”到“经营竞赛”的转变中，能笑到最后的，一定是那些既懂模型、又懂工程、更懂商业的团队。
